深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程 -【浩通能官网】

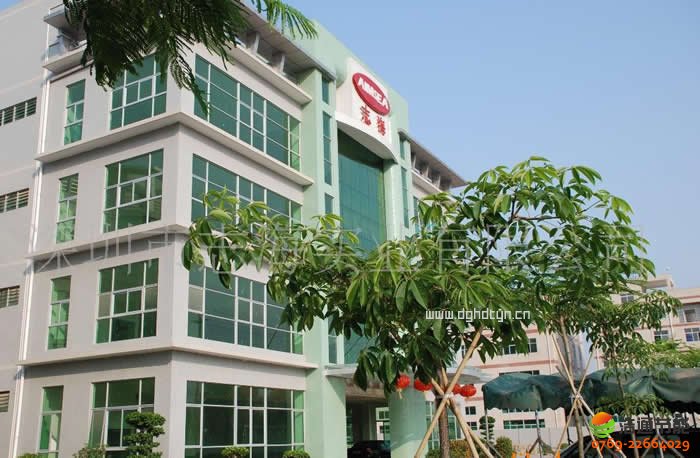

深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程项目概图

深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程——热泵主机安装图

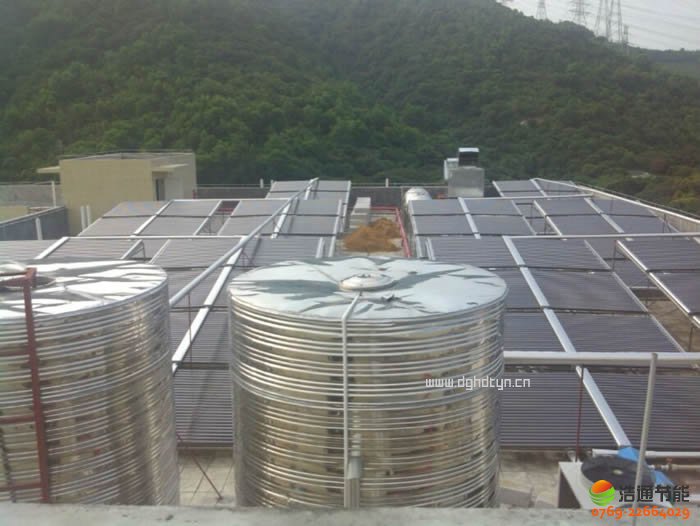

深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程——太阳能真空管安装图

深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程——保温水箱安装图

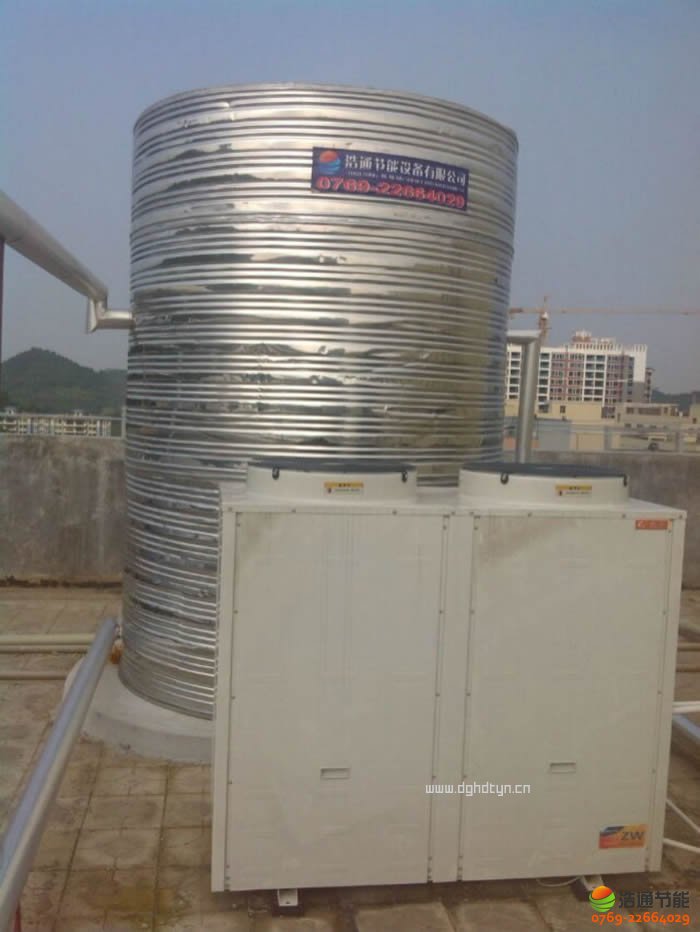

深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程——保温水箱与热泵主机连接安装图

　　深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程简介

　　深圳市志海实业有限公司现有员工900多人，每天需要供应热水36吨，设计选用浩通太阳能ZZB8.0-50BCG真空管40组（2000支太阳能真空管）及商用直热空气能热泵GT-SKR100(10P)4台共40P。

　　深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程客户评价

　　选用浩通真空管太阳能热水器+空气能热泵热水机组，保证公司正常的生活用水，每天的运行费用大幅下降，运行费用每年节省费用44万之多。

　　深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程案例节能对比表

使用设备	使用功能	运行时间	运行费用	人工费用	维护费用	能效对比	综合费用	节省费用
燃油锅炉	热水	一年	41万元/年	6万元	2万元	75%	49万元	44万元
太阳能+空气源热泵机组	热水	一年	5万元/年	0	0	380%	5万元	44万元

　　深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程价格一览表：

序号	项目	方案配置	工程总价 (含税价)
1	日供9吨热水的太阳能热水器+空气能热水器	浩通太阳能热水器ZZB8.0-50BCG真空管40组+GT-SKR070与GT-SKR100直热循环空气能热水机各1台，及相关配套设施。1个6吨和3个10吨保温水箱	￥358790.00元

　　深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程说明：

　　1、本报价为中央热水系统全包工程价，含材料费、运费、安装费、培训费、设计费等全部甲方要求内容。

　　2、工程内容包括：热泵机组、储热水箱及底座、循环装置、热水管、冷水管、各项支承基础、全自动控制装置等甲方要求项目。

　　3、本方案预算不包含电控箱前电源线及楼层冷热水管道。

　　4、热泵热水机组采用GT-SKR100型热泵热水器。

　　5、所有水泵均选用德国威乐、广东凌霄水泵。

　　6、系统符合环保、消防要求，具备漏电保护装置。

　　7、系统全自动控制兼人工控制，具备自动进补冷水、全天候定温供热水功能。

　　8、热泵热水器系统安装不损坏楼面，利用底座来分散其重量，以满足楼层承载能力。

　　9、不锈钢板采用日本304/2B;仪表选用国产或进口优质产品。

　　深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程方案设计
　　一、浩通空气能热泵热水系统设计室外计算参数:
　　1、夏季室外计算干球温度:24℃，夏季室外计算湿球温度:18℃;
　　2、冬季室外计算干球温度:7℃，冬季室外计算干球温度:6℃;
　　3、东莞气象参数：
　　全年平均气温------------------------------------23.3℃;
　　夏季最高气温(7、8月)--------------------------36.6℃;
　　冬季最低气温(1月)-----------------------------5℃;
　　4、东莞自来水最低温度为7℃，年平均自来水温度20℃。
　　二、深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程设计依据：
　　1.《给排水设计手册》中国建筑工业出版社，1988年第一版。
　　2.《采暖与卫生工程施工及验收规范》GBJ242--82
　　3.《建筑采暖卫生与煤气工程质量检验评定标准》GBJ302--88
　　4.《工业管道工程施工及验收规范》GBJ50235—97
　　5.《安装工程质量检验评定手册》1990年第一版。
　　6.《管道工程安装手册》1987年第一版。
　　三、深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程供水详细

设计参数项目内容	员工宿舍
设计参数项目内容	空气能热水机
用水方式	花哂用水
用水人数	900多人
人均用热水量	40KG/人
用水时间	定时供热水
日用热水量	36吨
主机配置	浩通GT-SKR100高温直热循环热水机各4台
保温水箱配置	1个6吨和3个10吨不锈钢保温水箱

　　三、深圳市志海实业有限公司36吨太阳能热水器+空气能热泵热水工程主要材料说明
　　1、水箱(包括水箱、保温、水箱支架等)

序号	项目名称	规格或型号	品牌或材质
1	热水箱	6m³+10m³	内δ0.8㎜进口304/2B不锈钢制作
2	保温		50㎜聚鞍酯发泡保温

　　2、补水装置

序号	项目名称	规格或型号	品牌或材质
1	缺水保护自动液位控制器	EV3	中美合资深圳华丽电器产品

　　3、电控装置(包括漏电开关、温度控制器、交流接触器等)

序号	项目名称	规格或型号	品牌或材质
1	漏电开关	DZ47CE-63-40	正泰电器产品
2	微电脑二路时控开关	LT233A	中美合资深圳华丽电器产品
3	交流接触器	CJX系列	正泰电器产品
4	微电脑温度控制器	LC-200A	中美合资深圳华丽电器产品
5	指示灯	Φ25	长江电器产品
6	按钮开关	Φ25	日本松下产品
7	选择开关	Φ25	日本松下产品

　　4、管道及保温

序号	项目名称	规格或型号	品牌或材质
1	管道		联深牌优质PP-R管
2	管件		联深牌优质PP-R管件
3	阀门		宁波产铜阀门
4	管道保温	EPS	聚氨脂泡沫管套保温、δ0.2mm高光洁度铝合金外包装
