天孜平板太阳能集热器板芯

产品介绍

  一、“天孜”平板太阳能集热器板芯特点

  1、采用超声波焊接、铜铝压延工艺,板管完美结合,焊缝少,强度高,承压能力强。

  2、采用铜质流道,与采用其他流道相比(如铝、不锈钢)具有良好的耐腐蚀能力。

  3、特制吸热镀层,寿命长,不脱落,可将太阳能在最短的时间内转变成热能。

  二、“天孜”平板太阳能集热器板芯分类

  大的分类:1、铜铝板芯  2、全铜板芯

  1、铜铝板芯又可分为:铜铝复合板芯、铜铝超声波板芯

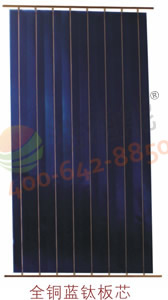

  2、全铜板芯又可分为:全铜黑铬板芯、全铜蓝钛板芯。

  三、“天孜”平板太阳能集热器生产线——整板超声波焊接板芯

  整板超声波焊接板芯、生产专业、设备先进、资历雄厚、工艺独特、产品先进

  1、产品特点:

  (1)采用整体金属板作集热基板,热传递速度更快、效率更高。

  (2)采用整板镀膜技术,膜层更稳定、吸热效率更高。

  (3)膜层颜色均匀,外观更显完美、高档超声波焊接工艺,板管完美结合。

  2、工艺介绍:

  整板焊接/整板镀膜是一项新研发的太阳能平板集热器板芯生产工艺,摒弃了传统板芯由多条相互独立翅片结合而成的工艺,采用一整片或二片大面积的整体铝板或紫铜作吸热基板,由于吸热板为一个整体,它比传统的板芯有更高的热传导速度和热转换效率,性能表现更为突出。在吸热涂层上,整板镀膜板芯应用了整板真空镀膜技术,膜层均匀覆盖了包括集管在内的全部吸热体表面,使板芯整个吸收面膜层的颜色均匀,浑然一体。

  采用整板焊接/整板镀膜集热板芯的集热器不但效率更高,而且外观更显完美、高档,为太阳能与建筑的完美结合提供了更好的解决方案。

详细参数

  “天孜”平板太阳能集热器板芯产品技术参数

项目 说明
尺寸 长度1922mm,宽度1060mm,流道直径10mm
主管直径:22mm/25mm(板芯尺寸要求可根据要求特制)
材料 铜铝,全铜
吸热膜层 阳极氧化膜、黑铬镀层、国产蓝膜、德国蓝膜
膜层参数 阳极氧化膜
阳极氧化膜 吸收率≥95%±2%,发射率≤18%±2%
黑铬镀层 吸收率≥95%±2%,发射率≤9%±2%
国产蓝膜 吸收率≥95%±2%,发射率≤7%±2%
德国蓝膜 吸收率≥95%±2%,发射率≤4%±2%
膜层颜色 黑色:阳极氧化膜、黑铬镀层
蓝色:国产蓝膜、德国蓝钛

产品图片

  一、“天孜”平板太阳能集热器板芯半成品及成品展示

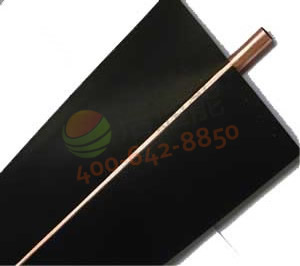

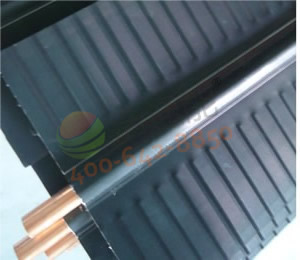

“天孜”平板太阳能集热器半成品图片 “天孜”平板太阳能集热器半成品

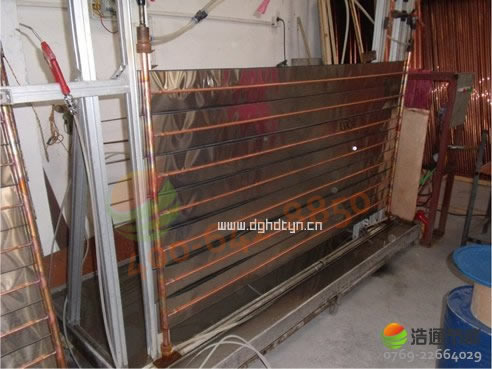

“天孜”平板太阳能集热器铜管布置  “天孜”平板太阳能集热器整板效果图

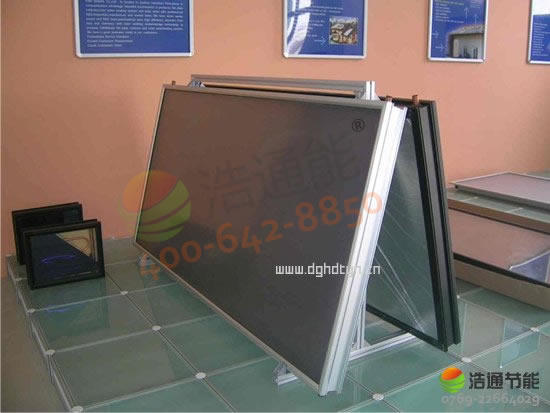

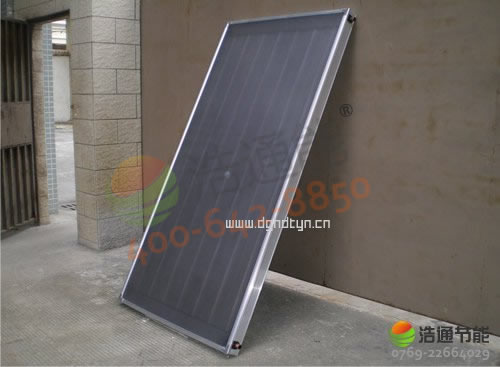

 “天孜”平板太阳能集热器成品展示

  二、“天孜”平板太阳能集热器生产线图解

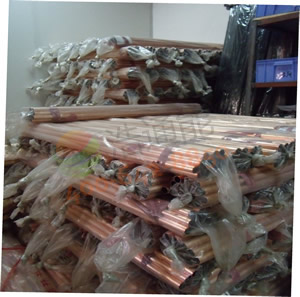

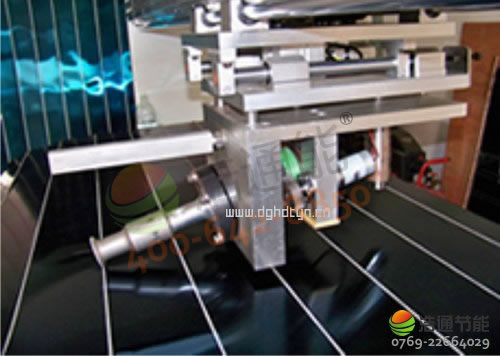

生产“天孜”平板太阳能集热器优质原材料 “天孜”平板太阳能集热板焊接设备

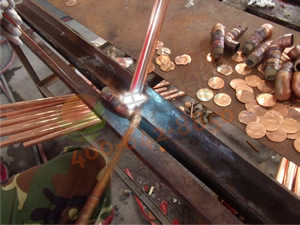

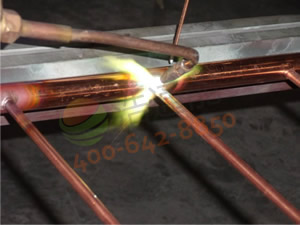

“天孜”平板太阳能集热板焊接 “天孜”平板太阳能集热器超声波焊接生产线

“天孜”平板太阳能集热板产品检测

相关说明

特别说明:
  浩通能官网竭诚为您提供标准、全面的信息,但不对信息中可能出现的错误或遗漏承担责任。产品图片仅供参考,请以销售实物为准。以上内容如有变动,恕不另行通知。如有疑问可来电咨询:400-642-8850
